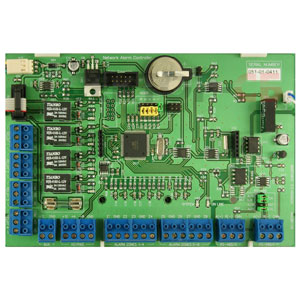

Описание AC-08
Охранный контроллер AC-08 предназначен для расширения функциональности системы контроля доступа ParsecNET, позволяя организовать охрану помещений, не оборудованных контроллерами СКУД.
Каждый контроллер AC-08 обслуживает следующие ресурсы:
- 8 охранных шлейфов (при использовании платы расширения – до 16 шлейфов), индивидуально конфигурируемых для работы с сухим контактом или с двумя нагрузочными резисторами (для определения 4х состояний шлейфа).
- 4 программируемых релейных выхода (при использовании платы расширения – до 8 выходов).
- Вход клавиатуры для автономного управления функциями постановки на охрану и снятия с охраны.
- Кроме того, обслуживается тампер корпуса контроллера и контролируется сетевое напряжение и напряжение аккумулятора.
ПО ПРИНЦИПУ РАБОТЫ ЗОНЫ МОГУТ БЫТЬ СЛЕДУЮЩИХ ТИПОВ:
- Обычная.
- 24-часовая.
- Пожарная (24-часовая, отличающаяся типом тревоги).
Для каждой зоны (шлейфа) индивидуально программируется инерционность срабатывания, время задержки постановки на охрану и время задержки сигнала тревоги. Кроме того, зона может иметь атрибут «пропуск разрешен». Наличие такого атрибута позволяет поставить область на охрану с пропуском зоны, которая на момент постановки на охрану неисправна или активна (в состоянии тревоги). Пропущенная зона будет ставиться на охрану при очередной постановке на охрану области, в которую она входит.
Контроллер AC-08 конструктивно аналогичен контроллерам доступа NC-1000, NC-5000, NC-32K (поставляется в пластиковом корпусе со встроенным источником питания) и полностью совместим по протоколу обмена, что позволяет их совместно использовать на одной шине RS-485.
Технические характеристики AC-08
|
Габаритные размеры корпуса |
290×230×85 мм |
- |
|
Температура |
0...+55 °C |
- |
|
Влажность |
0...90% |
Без конденсата |
|
Количество областей охраны |
1...8 |
- |
|
Количество зон |
8...16 |
- |
|
Количество реле |
4...8 |
- |
|
Интерфейс связи с ПК |
RS-485 |
- |
|
Скорость обмена |
9600-8-N бод |
- |
|
Гальваническая развязка шины |
Да |
- |
|
Емкость буфера транзакций |
1024 |
- |
|
Емкость базы данных пользователей |
768 |
- |
|
Напряжение первичного питания |
220 (+/- 10%) В |
Переменный ток |
|
Напряжение вторичного питания |
12 В |
Постоянный ток |
|
Максимальный потребляемый ток |
Нe более 100 мА |
- |
|
Вход охранного датчика |
Нормально замкнутые контакты |
Определение 2-х или 4-х состояний линии |
|
Вход тампера корпуса |
Нормально замкнутые контакты |
- |
|
Режим работы |
Круглосуточный |
- |
